User manual · version

Getting started

EmbroideryCraft turns shapes and lettering into machine embroidery. You draw objects, choose how each one is stitched, and export a Tajima DST file for your machine.

Haven't installed it yet? See the download page. On a Mac, every Ctrl shortcut in this manual is ⌘.

The window

The EmbroideryCraft window with the demo design: tools on the left, canvas in the middle, sewing order and properties on the right
The window with the sample design (start the app with --demo to get it).
AreaWhat it's for
Menu barFile, Edit, Arrange, Fonts and View.
ToolbarIcons for files, undo, rotate, flip, resize, sewing order, align, group, shape combining and view switches. Rest the pointer on any icon to see what it does.
Left railTools (each with its key), New shapes stitch as (the stitch type for the next shapes you draw), Thread colours and a reminder of how to move around.
CanvasYour design inside the hoop, on a millimetre grid. Orange crosses mark trims, thin grey lines are jumps, a green flag marks a start point.
Right panelSewing order (the object at the top of the list sews last) and Properties of what is selected.
Status barMessages on the left. On the right: stitch count, colour changes, trims, design size, warnings such as Outside the hoop or A stitch is longer than 12.1 mm, and the zoom.
Hover help everywhere. Rest the pointer on a tool, a stitch type, a slider or a button and a short explanation appears. Resting on an object shows its name, stitch type, thread, size and stitch count.

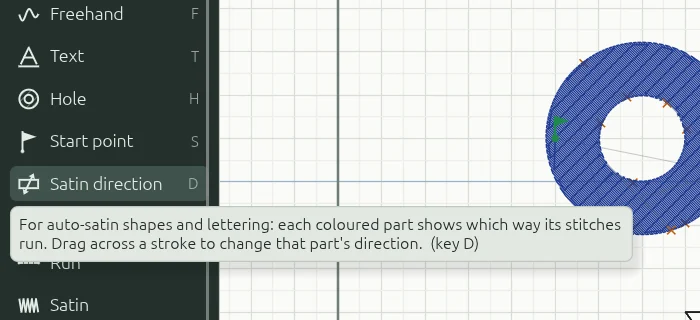

A tooltip explaining the Satin direction tool

Moving around

  • Zoom: mouse wheel (it zooms around the pointer). On a Mac trackpad, pinch, or ⌘ + scroll.
  • Pan: drag with the middle or right mouse button, or hold Space and drag. On a Mac trackpad, move with two fingers.
  • Zoom to fit: press 0 to see the whole hoop and design.

Your first design in six steps

  1. Under New shapes stitch as, pick Fill.
  2. Press E (Ellipse) and drag on the canvas. Hold Shift for a circle. The stitches appear at once.
  3. Pick Satin, press B (Curve) and click, or click and drag, to draw a wavy line. Press Enter to finish it.
  4. Press V (Select), click a shape and change its settings in Properties, or click a colour under Thread.
  5. Press Ctrl+P to watch it sew in the stitch player.
  6. Press Ctrl+S to save the project, then Ctrl+E to export the DST file for your machine.

Projects and files

FileWhat it is
.embcraftYour project: shapes, stitch settings, threads, lettering (still retypeable), the background picture link, the product and the machine start. Keep this to change the design later.
.dstThe Tajima machine file, made with File › Export DST machine file… (Ctrl+E). It only holds stitches: you can't edit it as shapes.
.svg / .pngPictures: Export SVG preview… of the stitches, and Save mockup picture… for customers.
.ecfontAn EmbroideryCraft font.
Save often. EmbroideryCraft has no automatic saving yet. When you start a new design, open another or quit with unsaved changes, it asks whether to Discard changes or Keep editing; there is no Save button in that box, so choose Keep editing and press Ctrl+S. A * after the file name in the window title means there are unsaved changes.

The hoop size and the Trims in DST files setting are not saved in the project: they go back to 200 × 200 mm and 3 when the app restarts.

Undo

Ctrl+Z undoes and Ctrl+Shift+Z (or Ctrl+Y) redoes, up to 200 steps. Dragging a slider or moving a shape counts as one step.

Manuel d'utilisation · version

Premiers pas

EmbroideryCraft transforme des formes et du lettrage en broderie machine. Vous dessinez des objets, choisissez comment chacun est brodé, puis exportez un fichier Tajima DST pour votre machine.

Pas encore installé? Voir la page de téléchargement. Sur Mac, chaque raccourci Ctrl de ce manuel se fait avec ⌘. L'application elle-même est en anglais : les noms de menus et de boutons sont donnés en anglais, avec leur sens en français.

La fenêtre

La fenêtre d'EmbroideryCraft avec le motif de démonstration : outils à gauche, canevas au milieu, ordre de broderie et propriétés à droite
La fenêtre avec le motif d'exemple (lancez l'application avec --demo pour l'obtenir).
ZoneÀ quoi elle sert
Barre de menusFile (fichier), Edit (édition), Arrange (disposition), Fonts (polices) et View (affichage).
Barre d'outilsIcônes pour les fichiers, annuler, pivoter, miroir, taille, ordre de broderie, aligner, grouper, combiner des formes et l'affichage. Laissez le pointeur sur une icône pour voir ce qu'elle fait.
Colonne de gaucheTools (outils, chacun avec sa touche), New shapes stitch as (type de point des prochaines formes dessinées), couleurs de fil (Thread) et un rappel pour se déplacer.
CanevasVotre motif dans le cadre, sur une grille en millimètres. Les croix orange marquent les coupes, les fines lignes grises sont les sauts, un drapeau vert marque un point de départ.
Panneau de droiteSewing order (ordre de broderie : l'objet en haut de la liste est brodé en dernier) et Properties (propriétés) de la sélection.
Barre d'étatMessages à gauche. À droite : nombre de points, changements de couleur, coupes, taille du motif, avertissements comme Outside the hoop (hors du cadre) ou A stitch is longer than 12.1 mm (point de plus de 12,1 mm), et le zoom.
De l'aide partout. Laissez le pointeur sur un outil, un type de point, un curseur ou un bouton : une courte explication apparaît. Sur un objet, elle donne son nom, son type de point, son fil, sa taille et son nombre de points.
Une info-bulle qui explique l'outil Satin direction

Se déplacer

  • Zoom : molette de la souris (autour du pointeur). Sur un trackpad de Mac, pincez, ou ⌘ + défilement.
  • Déplacer la vue : glissez avec le bouton du milieu ou le bouton droit, ou maintenez Espace et glissez. Sur un trackpad de Mac, deux doigts.
  • Tout voir : touche 0 pour voir le cadre et tout le motif.

Votre premier motif en six étapes

  1. Sous New shapes stitch as, choisissez Fill (remplissage).
  2. Touche E (ellipse), puis glissez sur le canevas. Maj pour un cercle. Les points apparaissent aussitôt.
  3. Choisissez Satin, touche B (courbe), et cliquez, ou cliquez-glissez, pour tracer une ligne ondulée. Entrée pour terminer.
  4. Touche V (sélection), cliquez une forme et changez ses réglages dans Properties, ou cliquez une couleur sous Thread.
  5. Ctrl+P pour la regarder se broder dans le lecteur de points.
  6. Ctrl+S pour enregistrer le projet, puis Ctrl+E pour exporter le fichier DST de votre machine.

Projets et fichiers

FichierCe que c'est
.embcraftVotre projet : formes, réglages des points, fils, lettrage (toujours modifiable), lien vers l'image de fond, le produit et le départ machine. Gardez-le pour modifier le motif plus tard.
.dstLe fichier machine Tajima, créé avec File › Export DST machine file… (Ctrl+E). Il ne contient que des points : on ne peut pas le modifier comme des formes.
.svg / .pngDes images : Export SVG preview… des points, et Save mockup picture… (maquette) pour les clients.
.ecfontUne police EmbroideryCraft.
Enregistrez souvent. EmbroideryCraft n'enregistre pas encore automatiquement. Quand vous commencez un nouveau motif, en ouvrez un autre ou quittez avec des changements non enregistrés, il demande Discard changes (abandonner) ou Keep editing (continuer); il n'y a pas de bouton Enregistrer dans cette fenêtre, alors choisissez Keep editing et faites Ctrl+S. Un * après le nom du fichier dans le titre de la fenêtre signale des changements non enregistrés.

La taille du cadre et le réglage Trims in DST files ne sont pas enregistrés dans le projet : ils reviennent à 200 × 200 mm et à 3 au redémarrage.

Annuler

Ctrl+Z annule et Ctrl+Maj+Z (ou Ctrl+Y) rétablit, jusqu'à 200 étapes. Glisser un curseur ou déplacer une forme compte pour une étape.
